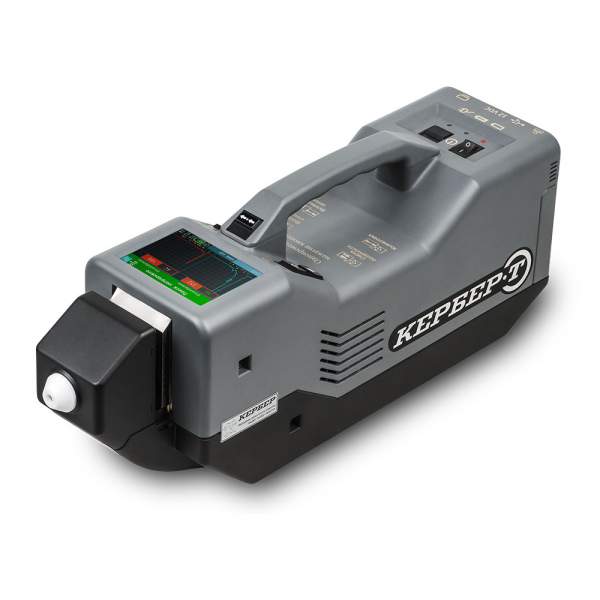

Обнаружитель взрывчатых веществ и опасных химических агентов Кербер-Т


  • Описание

  • Технические характеристики

Ионно-дрейфовый детектор КЕРБЕР-Т предназначен для обнаружения следовых количеств взрывчатых веществ, наркотиков, аварийно химически опасных и боевых отравляющих веществ в воздухе контролируемых объектов, на поверхности различных предметов, на кожных покровах и одежде людей.

Область применения детектора:

- досмотр грузов, транспортных средств, физических лиц, ручной клади и багажа на объектах транспортной инфраструктуры, в местах массового скопления людей, при таможенном и пограничном контроле;

- обследование территорий и объектов службами экологического контроля;

- досмотр подозреваемых лиц органами правопорядка;

- обследование почтовых отправлений и т. п.

Основные пользователи:

- Федеральная таможенная служба России

- Спортивные объекты

- Метрополитен

- Аэропорты, морские и речные порты

- Криминалистические лаборатории ФСБ и МВД

- Подразделения войск РХБЗ

- Силовые структуры и криминалистические лаборатории

Принцип работы

ИДД КЕРБЕР работает по методу спектрометрии ионной подвижности (СИП). Метод СИП основан на разделении ионов веществ по их подвижности во время движения в дрейфовой камере в постоянном электрическом поле.

Детектор, работающий в режиме поиска целевых веществ, непрерывно забирает воздух, окружающий инспектируемый объект, со скоростью 5-10 см3. Забранный воздух, содержащий молекулы целевых веществ, попадает в источник ионизации на основе импульсного коронного разряда, где молекулы частично ионизируются.

Неионизированные молекулы целевых веществ и воздуха удаляются из системы, а полученные ионы удерживаются в камере ионизации с помощью ионного затвора. Через определенные промежутки времени ионный затвор открывается, и порция ионов попадает в камеру дрейфа с градиентом электрического поля Е (В/см).

Ионизированные молекулы разных веществ имеют разную скорость движения в дрейфовой камере в зависимости от их заряда, массы и размера. Ионы с небольшой массой приходят раньше, ионы с большой массой двигаются медленнее и прибывают к коллектору позже. Молекулярные ионы разных соединений отличаются временем прибытия к коллектору, что позволяет определить их природу.

Разделенные ионы попадают на коллектор ионного тока, сигналы с которого поступают на специальную систему усиления и обработки.

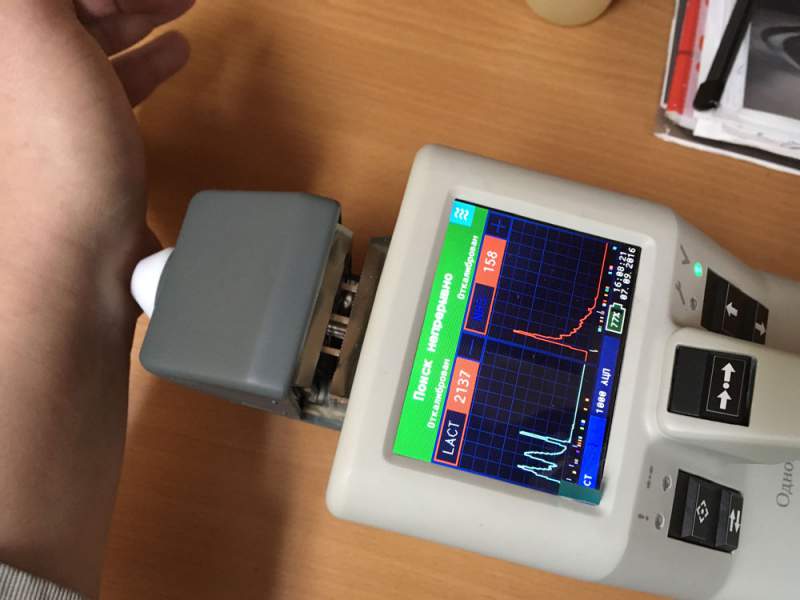

Рабочая частота ионного источника – 10 Гц, то есть каждую секунду система генерирует 10 спектров. Результаты непрерывно усредняются. При этом устраняются статистические выбросы, связанные со случайными флуктуациями состава газового потока и электрическими шумами. Результаты усреднения дополнительно сглаживаются и могут быть представлены в виде «спектра» ионной подвижности. На этой кривой зависимости ионного тока от времени дрейфа имеются пики, соответствующие ионам с разной подвижностью.

Программное обеспечение детектора позволяет анализировать полученный спектр на предмет наличия пиков с математическим ожиданием и дисперсии времени дрейфа, соответствующим целевым веществам, занесённым в базу данных.

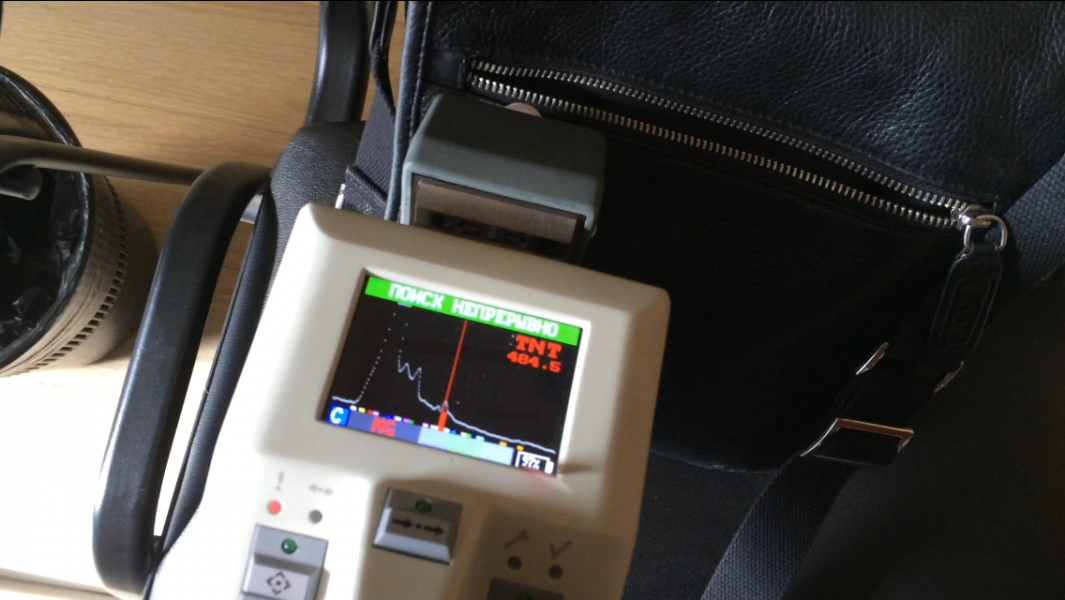

Если целевое органическое соединение найдено, и его пик превышает установленный порог срабатывания, детектор производит сигнал тревоги, загорается красный сигнальный светодиод, на дисплее высвечивается надпись «Тревога» и маркер (код) обнаруженного вещества.

ИДД КЕРБЕР имеет комбинированный пробозаборник, позволяющий осуществлять как забор воздуха с содержащимися в нем парами и взвешенными частицами веществ, так и забор частиц, собранных на специальной пробоотборной салфетке.

Детектируемые вещества

Полное наименование

Маркер

Химическая формула

Взрывчатые вещества, обнаруживаемые детектором

1

Аммиачная селитра (нитрат аммония)/АСДТ

NIT

NH4NO3

2

Динитротолуол

DNT

C6Н3CH3(NO2)2

3

Тринитротолуол

TNT

C6Н2CH3(NO2)3

4

Тринитрорезорцин

TNR

C6H(NO2)3(OH)2

5

Тринитрофенол (пикриновая кислота)

TNPH

C6H2(NO2)3OH

6

Динитронафталин

DNN

C10H6(NO2)2

7

Диметилдинитробутан

DMNB

СH3(NO2CCH3)2CH3

8

Этиленгликольдинитрат

EGDN

C2Н4(ОNO2)2

9

Нитроглицерин

NG

CHONO2(CH2ONO2)2

10

ТЭН, Пентаэритриттетранитрат

PETN

(CH2ONO2)4C

11

Гексоген

RDX

(CH2)3N3(NO2)3

12

Октоген

HMX

(CH2)4N4(NO2)4

13

Тетрил

TETR

(NO2)3C6H2N(NO2)CH3

14

Тетразол

TZ

СH2N4

15

Бензофуроксан

BF

С6H4O2N2

16

Триперекись ацетона

TATP

(C3H6O2)3

17

Гексаметилентрипероксид-диамин

HMTD

N(CH2OOCH2)3N

18

ПВВ на основе гексогена (гексоген + пластификатор)

RDX

Преобл. (CH2)3N3(NO2)3

19

ПВВ на основе октогена (октоген + пластификатор)

HMX

Преобл.(CH2)4N4(NO2)4

20

Октол (октоген + тротил)

HMX, TNT

Смесь

21

Семтекс (Гексоген+ТЭН+ пластификатор)

RDX, PETN

Смесь

22

Аммонит, аммонал

TNT, NIT, (RDX)

Смесь

Наркотические средства, обнаруживаемые детектором

1

Амфетамин

AMP

C9H13N

2

Метамфетамин

MET

C10H15N

3

Кокаин

COCB, COCS

C17H21NO4

4

Героин

HER

C21H23NO5

5

Тетрагидроканнабинол (гашиш, марихуана)

THC

C21H30O2

6

Метилендиоксиамфетамин

MDA

C10H13NO2

7

Метилендиоксиметамфетамин («Экстази»)

MDMA

C11H15NO2

8

Морфин

MORP

C17H19NO3

9

Кодеин

CODN

C18H21NO3

10

6-ацетилморфин

MAM

C19H21NO4

11

Фентанил

FENT

C22H28N2O

12

Опий

MORP, CODN

Смесь

АХОВ, обнаруживаемые детектором

1

Сероводород

H2S

H2S

2

Хлороводород

HCL

HCl

3

Фтороводород

HF

HF

4

Сернистый ангидрид

SO2

SO2

5

Хлор

CL2

Cl2

6

Аммиак

NH3

NH3

7

Оксид азота

NO

NO

8

Диоксид азота

NO2

NO2

Боевые отравляющие вещества, обнаруживаемые детектором

1

Зарин

GB

C4H10FO2P

2

Зоман

GD

C7H16FO2P

3

Иприт

HD

C4H8Cl2S

4

Vx

VX

C11H26NO2PS

5

Фосген

CG

CCl2O

6

Синильная кислота

HCN

HCN

Возможности детекторов серии «Кербер» по обнаружению и идентификации всех указанных взрывчатых веществ и наркотических средств подтверждены испытаниями в экспертно-криминалистических подразделениях ФСБ России и МВД России.

Возможности детектора по обнаружению всех указанных токсичных и отравляющих веществ подтверждены многократными испытаниями в ОАО «ГосНИИхиманалит» (г. Санкт-Петербург), ОАО НПО «Химавтоматика» (г. Москва), ЗАО «Спецприбор» (г. Тула), 33 ЦНИИ МО РФ (г. Вольск, Саратовская область).

В таблице приведены наиболее распространённые вещества из перечня обнаруживаемых и идентифицируемых детекторами «Кербер». Список обнаруживаемых веществ может быть дополнен в соответствии с пожеланиями заказчика.


Параметр

Значение

Аналитический принцип детектирования

Спектрометрия ионной подвижности (DT-IMS)

Способ ионизации

Импульсный коронный разряд (без радиоактивного источника)

Диапазон детектирования малолетучих органических веществ по 2,4,6-тринитротолуолу (ТНТ), г

от 1,0·10-11 до 2,0·10-7

Предел обнаружения малолетучих органических веществ по 2,4,6-тринитротолуолу (ТНТ)

- по твердым частицам – не более 1,0·10-11 г

- по парам – не более 1,0·10-14 г/см3

Минимальное значение паров ТНТ, поученное на метрологически аттестованном оборудовании, г/см3

1,0·10-13

Время установления рабочего режима, мин, не более

15

Время обнаружения и идентификации для всех обнаруживаемых веществ, сек, не более

5

Время переключения между режимами детектирования паров и частиц, сек, не более

1

Переключение между режимами детектирования паров и частиц

Без присоединения дополнительных приспособлений

Время смены типа анализируемых ионов (отрицательных и положительных):

- в однополярном режиме, сек, не более

- в биполярном режиме (автоматическая циклическая смена полярности), сек, не более

10

0,2

Вероятность ложного срабатывания, %, не более

1

Время непрерывной автономной работы со штатным блоком аккумуляторных батарей, час, не менее

4

Время очистки детектора при нормальных условиях эксплуатации, мин, не более

3

Компьютерные интерфейсы связи

Ethernet, USB (×2),
Wi-Fi (опционально)

Масса, кг, не более

3,7

Габаритные размеры детектора (Д×Ш×В), мм, не более

410×110×170

Упаковка

Ударопрочный пластиковый кейс, класс защиты IP67

Габаритные размеры упаковки, мм

550×225×420

Общий вес полного комплекта с упаковочной тарой, кг

14
