Портативный прибор идентификации драгоценных камней (ППИДК) «Контроль» — специализированный рамановский спектрометр, предназначенный для оперативной диагностики (идентификации) драгоценных камней, их синтетических аналогов и имитаций, а также для автоматического определения их принадлежности к конкретной подсубпозиции (субпозиции, позиции, группе) ТН ВЭД ТС.
ППИДК «Контроль» обеспечивает классифицирование товарной номенклатуры минералов – товаров, принадлежащих к группам 7101, 7102, 7103, 7104, 0508, 2502, 2506, 2513, 2515, 2516, 2518, 2519, 2520, 2525, 2529, 2530, 8522, 9601 ТН ВЭД ТС (минералы и драгоценные камни, а также драгоценные камни в составе ювелирных изделий).
В состав ППИДК входит спектрометр (моноблок), ПЭВМ (ПК) и универсальный (многофункциональный) предметный стол, имеющий позиционирование в трёх плоскостях, предназначенный для закрепления моноблока в вертикальное штатное положение, размещения и удержания различных образцов минералов, включая драгоценные камни (ДК), в том числе для размещения ювелирных изделий, содержащих ДК, и установки защитного экрана.
ППИДК предназначен для эксплуатации в отапливаемым помещении при температуре окружающей среды от +15оС до +30оС включительно и относительной влажности 80% при температуре +25оС.
Управление прибором (в том числе лазерным источником излучения с длиной волны 532 нм) осуществляется с помощью ПК из состава ППИДК по USB интерфейсу.

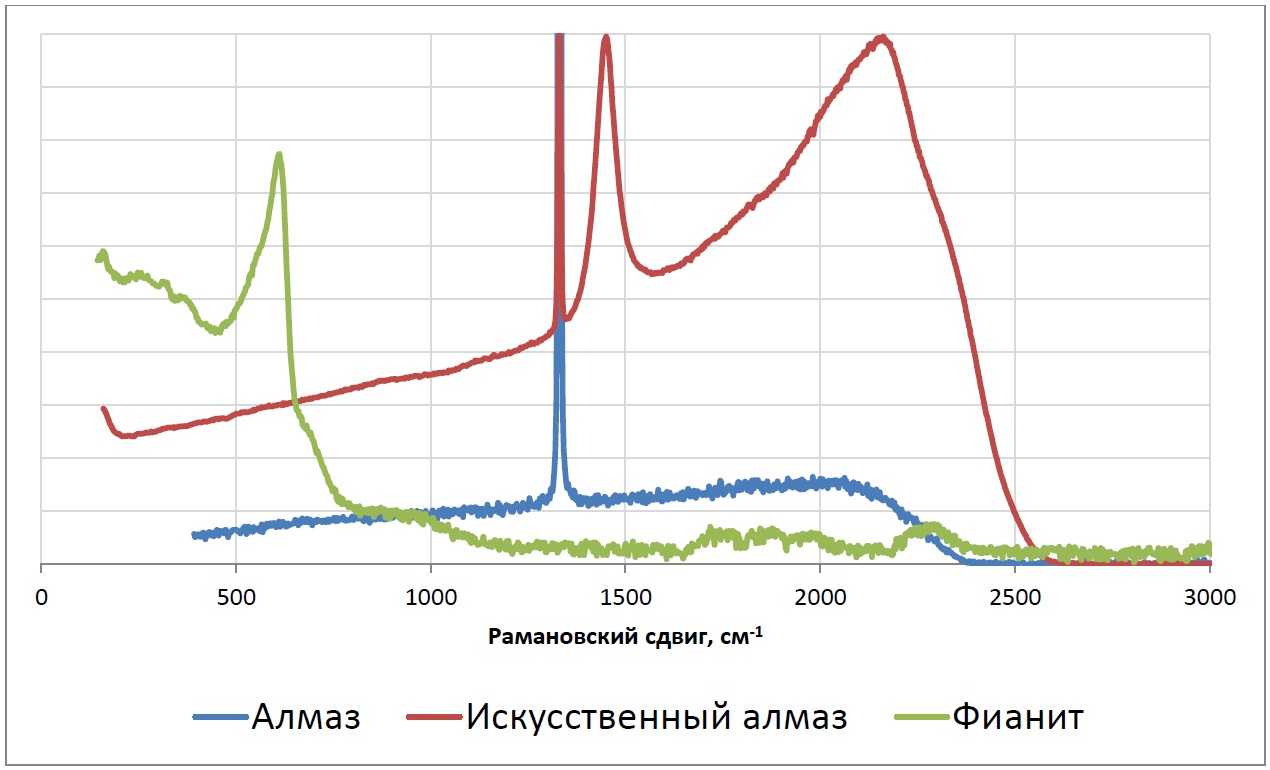

Рамановские спектры фианита, натурального и искусственного алмаза, полученные на ППИДК Контроль
|
Спектральный диапазон спектрометра (диапазон показаний волновых векторов) |
140÷6030 см-1 |
|
Диапазон измерений волновых векторов |
278÷5847 см-1 |
|
Спектральное разрешение спектрометра |
5÷8 см-1 |
|
Предел допускаемого значения относительного среднеквадратического отклонения измерений волновых векторов |
0,1 % |
|
Длина волны лазерного источника излучения моноблока (спектрометра) ППИДК |
532 нм (тип лазера — одномодовый) |
|
Выходная мощность лазерного источника излучения моноблока |
не более 20 мВт |
|
Конфигурация портативного компьютера |
процессор не хуже Intel Core 2 Duo с тактовой частотой 1,3 ГГц; тип монитора — цветная LCD TFT матрица, разрешение монитора — не менее 1366×768 точек |
|
Объём памяти ПЭВМ: - жесткого диска - оперативной памяти |
не менее 320 Гбайт не менее 2 Гбайт |
|
Время установления рабочего режима |
не более 1 мин |
|
Время идентификации драгоценных камней: - оптимальное - максимальное |
не более 2 сек не более 60 сек |
|
Напряжение питания ППИДК |
220 (−15%, +10%) В, 50 Гц (± 1 Гц) |
|
Время непрерывной работы ППИДК |
не менее 8 часов |
|
Количество плоскостей позиционирования предметного стола (с держателем образцов) |
3 |
|
Количество эталонных спектров минералов (включая драгоценные камни) во встроенной библиотеке |
не менее 450 |
|
Количество эталонных спектров минералов (включая драгоценные камни) в се-тевой библиотеке |
не менее 3499 |
|
Вид отображаемой информации на дисплее ПЭВМ, включая коды ТН ВЭД ТС |
буквенно-цифровой, графиче-ский |
|
Масса ППИДК (вкл. кейс и ЗИП-О), в том числе: - моноблока - предметного стола - портативного компьютера |
не более 12 кг не более 1,8 кг не более 5,1 кг не более 1,8 кг |
