Автоматизированный диагностический комплекс Призма


  • Описание

  • Технические характеристики

Анализатор АДК ПРИЗМА предназначен для определения элементного состава продуктов износа и содержания (концентрации) химических элементов в рабочих маслах, смазках и жидкостях после соответствующей пробоподготовки (осаждение на фильтрах), для определения парциального соотношения сплавов (по маркам) на отпечатке рабочего масла на фильтре, а также для многоэлементного анализа металлов, сплавов в виде стружки (стружка, порошки, продукты износа и др.) с определением марки сплава, в том числе сплавов на основе алюминия, магния, титана. В базе данных более 80 марок сплавов. Пользователь имеет возможность самостоятельно пополнять базу данных. Возможна эксплуатация в стационарных и подвижных (во время стоянки транспортного средства) диагностических лабораториях.

В базовый комплект поставки включена методика ФР.1.31.2006.03107. ГСИ. «Массовая доля металлов (продуктов изнашивания) в рабочих маслах при диагностировании технического состояния авиационных газотурбинных двигателей. Методика выполнения измерений рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном «АДК Призма».

Принцип действия

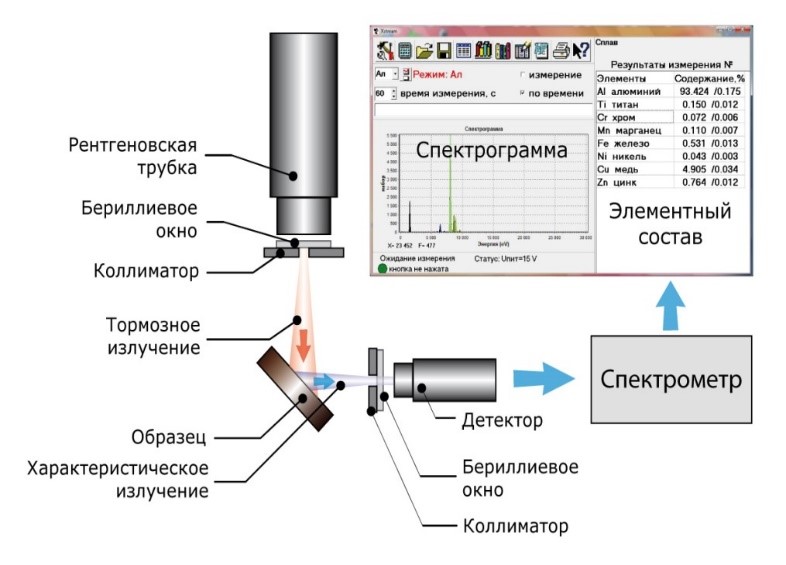

Анализатор представляет собой рентгенофлуоресцентный спектрометр, основанный на принципе измерения спектра вторичного рентгеновского излучения. Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемую пробу и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника возбуждения используется рентгеновская трубка.

Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от его массовой доли в пробе. При расчете используется безэталонный вариант метода фундаментальных параметров.


Соответствие технических характеристик АДК ПРИЗМА эксплуатационной, нормативной документации на авиационные двигатели

Технические характеристики АДК ПРИЗМА соответствуют требованиям НД:

Бюллетень № 229.4.0.0278.04 (210-БЭ) Изделие 88 (РД-33)

Бюллетень № 94392-БЭ-Г Изделие Двигатель ПС-90А

Бюллетень № 94370-БЭ-Г Изделие Двигатель ПС-90А

Бюллетень № 1867-БД-Г Двигатели Д-30КУ/КУ-2, Д30КП/КП-2,
Д-30КУ-154 2 серии

Техническое указание для грузополучателя 012. Двигатель АЛ-31ФП

Бюллетень № 94525-БУ-Г. Двигатель ПС-90А и его модели. Внедрение автоматизированной системы «Поиск источника стружки по марке материала» Рекомендации по эксплуатации двигателей ПС-90А, ПС-90А-76, ПС-90А1, эксплуатирующихся на самолетах Ту-204, Ту-214, Ил-76, Ил-96 и их моделях.

Решения № 79.668.0711-2012, № 78.668.0710-2012 по установлению норм ПДК содержания металлов в маслосистеме двигателей ТВ2-117, ТВ3-117, эксплуатируемых в ГА.

Бюллетень № 205.2.0.0852.02 (53.766БД) Двигатели Д-30КП/КП-2, Д-30КП-Л/КП-2Л

Государственные испытания, сертификация

1. Предварительные испытания (Акт № 35-02 от 10.12.1997 г. в Испытательном центре изделий радиационной техники и физико-технической аппаратуры ВНИИТФА).

2. Приемочные испытания (Сертификат соответствия № РОСС RU АЮ40.В00931 Госстандарта России).

3. Государственные наземные испытания ВВС МО РФ (акт ГНИ № 2/698104-007 от 20.03.1999) с рекомендацией о принятии на вооружение в ВВС МО РФ.

4. Метрологические испытания ФСВТ (регистрационное удостоверение 95-02-2000 ведомственного Реестра специальных средств измерений гражданской авиации). Прибор рекомендован для эксплуатации в лабораториях диагностики ГА.

5. Испытания для целей утверждения типа средств измерений № 20864-01 в Госреестре средств измерений.

АДК ПРИЗМА зарегистрирован в реестре специальных средств измерений Федеральной службы по надзору в сфере транспорта (Регистрационное удостоверение № 165-05-2005 от 30.05.2005).

6. Войсковые испытания. Решение № КОВ-668-03 по результатам проведения войсковых испытаний двигателей РД-33 с АДК ПРИЗМА.

7. Эксплуатационная проверка и сличительные испытания (тестирование в условиях эксплуатирующих организаций) ПО ПРИЗМА-СПЛАВЫ (акт от 25.08.2005г.).

8. Европейские сертификационные испытания. Европейским Федеральным физико-техническим центром выдан Европейский сертификат безопасности BfS 19/04 RoV.

9. Испытания по безопасности в Роспотребнадзоре (Институт радиационной гигиены).

10. Испытания в «Системе добровольной сертификации в диагностике машин и механизмов СДС ДММ». Сертификат соответствия № DMM RU 0001 C 00001 от 31.03.2006.

11. Испытания для целей подтверждения типа. Внесен в Государственный реестр средств измерений под № 20864-06.


Параметр

Значение

Диапазон атомных номеров определяемых химических элементов

Z=20(Ca)…95(Am)

Количество определяемых химических элементов (поиск и идентификация), в том числе одновременно

74

 (Ca, Sc, Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ga, Ge, As, Se, Br, Rb, Sr, Y, Zr, Nb, Mo, Tc, Ru, Rh, Pd, Ag, Cd, In, Sn, Sb, Te, I, Cs, Ba, La, Ce, Pr, Nd, Sm, Eu, Gd, Tb, Dy, Ho, Er, Tm, Yb, Lu, Hf, Ta, W, Re, Os, Ir, Pt, Au, Hg, Tl, Pb, Bi, Po, At, Fr, Ra, Ac, Th, Pa, U, Np, Pu, Am)

Перечень основных химических элементов, входящих в состав деталей авиационных двигателей, омываемых маслом

C, Mg, Al, Si, S, P, Fe, Cu, Ti, Cr, Ni, Ag, Zn, V, Mn, Co, Mo, Cd, Sn, Sb, W, Pb, Bi, Nd, Nb, Zr, As, Ce, Ta

Аттестованный диапазон измеряемых концентраций

(0,1 – 250,0) г/т на фильтрах и от 0,1 до 100% в стружке, порошках

Время измерения, с

30-120

Потребляемая мощность, не более, Вт

60

Напряжение питающей сети, В

220

Частота питающей сети, Гц

50

Габаритные размеры (ДхШхВ), мм

150´250´350

Масса моноблока, кг, не более

5,0

Срок эксплуатации, лет

8
