Лабораторный ИК фурье-спектрометр ФСМ 2203


  • Описание

  • Технические характеристики

Лабораторный ИК фурье-спектрометр ФСМ 2203 предназначен для проведения исследований, требующих повышенного спектрального разрешения, в том числе для качественного и количественного анализа газов.

Прибор работает в средней ИК-области спектра, имеет оптический порт для ввода излучения от внешнего источника, оснащен системой продувки инертным газом.

Спектральный диапазон, см‑1

370 – 7800

Спектральное разрешение, см‑1

 0,1

Отношение сигнал/шум (время измерения 1 мин. в интервале спектра 2100-2200 см-1 с разрешением 4 см-1)

 > 60 000

Количество каналов измерения

 2

Светоделитель

 KBr с многослойным покрытием на основе Ge

Источники излучения

 Высокотемпературный металлокерамический или внешний

Детекторы

 DLATGS, охлаждаемое фотосопротивление PbSe

Размеры кюветного отделения, мм

 200х190х170

Габаритные размеры, мм

 540х490х250

Масса, кг

 36

ИК фурье-спектрометр с такими параметрами может быть успешно использован в качестве инструмента для измерения тонкой структуры колебательно-вращательных спектров молекул атмосферных и загрязняющих атмосферу газов.

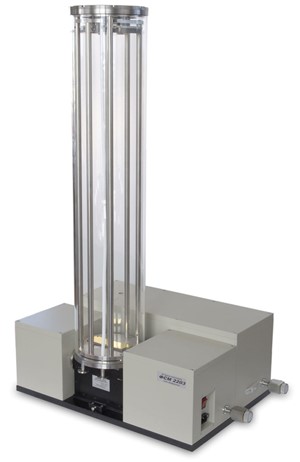

2203 1

Прибор имеет два канала регистрации, один из которых обеспечивает работу от собственного источника излучения, а другой позволяет измерять излучение, которое вводится через оптический порт от внешнего источника. Для регистрации спектров могут использоваться различные, в том числе охлаждаемые, детекторы, переключение которых осуществляется автоматически. С помощью этого спектрометра можно осуществлять анализ загрязнений атмосферы как с использованием отбора пробы в газовую кювету, так и дистанционно, используя трассовый метод определения.

На основе ИК фурье-спектрометра ФСМ 2203 уже создан опытный образец специализированного анализатора газового состава атмосферы ИФС-М, входящего в один из модулей сетевого комплекса аппаратуры для Федеральной службы по гидрометеорологии и мониторингу окружающей среды.

Анализатор предназначен для измерения содержания климатически активных газовых составляющих (CH4, CO, CO2, H2O, N2O) в двух режимах:

  • непосредственно в толще атмосферы с использованием Солнца, как внешнего источника,
  • для исследования проб приземного воздуха внутри многоходовой сорокаметровой газовой кюветы с излучением от встроенного источника.

Эта разработка является частью Федеральной целевой программы «Создание и развитие системы мониторинга геофизической обстановки над территорией Российской Федерации на 2008–2015 годы».

2203 2

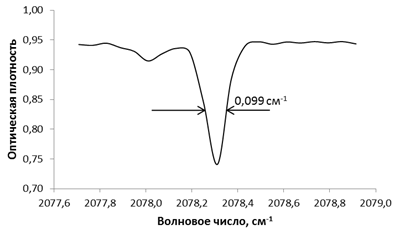

Спектр ИК-пропускания CO

Длина оптического пути 40 м, детектор – охлаждаемое фотосопротивление PbSe, время измерения 30 с. Спектральное разрешение 0,1 см-1, без аподизации. Показана ширина аппаратной функции.
